Сравнение и выбор радиоприемников

В настоящее время на рынке электронного оборудования предлагаются сотни моделей приемников радиовещания от десятков производителей. Как правильно выбрать радиоприемник? В данном обзоре рассматриваются аспекты выбора устройства, наиболее подходящего вашим целям и задачам. Для этого проанализированы технические параметры, которые необходимо учитывать при подборе лучшего радиоприемника с хорошим приемом в ваших условиях.

Что такое радиоприемник?

Радиоприемник - это устройство, которое способно избирательно принимать из эфира радиоволны, модулированные звуком, и выделять и воспроизводить этот звуковой сигнал. На английском языке название таких устройств звучит как reciever (ресивер). Кроме того, в настоящее время появились устройства, которые принимают передачи радиостанций, вещающий не в реальном эфире, а в интернет-среде. Они получили название интернет-радиоприемники.

Бытовые эфирные радиоприемные устройства можно классифицировать по нескольким признакам:

По принимаемому диапазону радиоволн : ДВ, СВ, КВ, УКВ.
По виду используемой модуляции: АМ, FM.
По применяемому тюнеру: аналоговые, цифровые.
По исполнению: стационарные, портативные (переносные, карманные).
По способу питания: сетевые, батарейные, аккумуляторные.

Диапазоны волн эфирных радиоприемников

По длине волны диапазоны радиовещания разделяются на:

Длинноволновый.
Средневолновый.
Коротковолновый.
Ультракоротковолновый.

Вещательный длинноволновый диапазон (ДВ) имеет длины волн от 700 до 2000 м, зарубежное обозначение LW - Longe Waves. Характерна малая зависимость распространения от времени суток. Волна распространяется на сотни километров и достигает даже 1000 км в зависимости от мощности передатчика. Количество вещательных радиостанций этого диапазона постоянно сокращается в связи с самым низким качеством звука на этих волнах.
Cредние волны с длиной 200 - 540 м обозначаются как СВ, за рубежом MW - Midle Waves. Распространение имеет большую зависимость от времени суток. Днем СВ распространяются также, как ДВ. Но ночью происходит отражение волн от ионосферы и они могут передаваться на тысячи километров.
Характерной особенностью коротковолнового диапазона КВ (10-100 м) является дальнее распространение. Причем в зависимости от длины волны волны хорошо отражаются или днем или ночью. Этот диапазон в радиоприемниках обычно делится на несколько поддиапазонов: два (ночной и дневной) или более. Диапазоны КВ: 90, 75, 60, 49, 40, 31 м - ночные; 25, 21, 19, 16, 15, 13, 11 м - дневные. За рубежом эти волны называются SW - Short Waves.
Ультракоротковолновый диапазон; исторически имеет два поддиапазона: отечественный УКВ (частоты 65,8-74 МГц) и зарубежный FM (87,5-108 МГц), хотя название последнего отображает название модуляции Frequency Modulation, с помощью которой передается звук. Для УКВ частот характерно малое количество помех, ближнее распространение и вещание с самым лучшим качеством звука из всех диапазонов.

Виды модуляции радиоприемников

Модуляция - это способ, с помощью которого звук накладывается на радиоволну, которая и переносит информацию на расстояние. Сама волна так и называется "несущая". Модуляция носит название в соответствии с тем параметром волны, который меняется при наложении звука. Для радиовещания используется два вида модуляции:

Амплитудная (АМ).
Частотная (ЧМ).

Амплитудная модуляция применяется на ДВ, СВ и коротких волнах. АМ подвержена сильному влиянию импульсных помех и грозовых разрядов. Преимущество амплитудной модуляции - узкая полоса сигнала.
Частотная модуляция ЧМ, название которой на английском языке Frequency Modulation (FM или ФМ), используется на УКВ, наиболее широком частотном диапазоне. ФМ радиоприемники обеспечивают наиболее качественный звук. Однако, ФМ сигнал занимает гораздо более широкую полосу, чем АМ. Поэтому FM не используется на других диапазонах.

Технические характеристики радиоприемников

К основным техническим характеристикам радиоприемников относятся:

Чувствительность.
Избирательность по соседнему каналу.
Избирательность по зеркальному каналу.
Выходная мощность.
Потребляемый ток.

Чувствительность показывает какой наиболее слабый сигнал способен принять данный аппарат. Чувствительность по напряжению измеряется в микровольтах (мкВ), а по напряженности поля - в милливольтах на метр (мВ/м). Чем ниже эти значения, тем более слабую радиостанцию может воспроизводить радиоприемник.
Избирательность по соседнему каналу определяет способность качественно принимать полезный сигнал при наличии мощной мешающей радиостанции на соседней частоте. Подавление соседнего канала в хороших аппаратах достигает миллионов раз, поэтому избирательность выражается в логарифмических единицах - децибелах (дБ). Чем выше значение, тем лучше избирательность. У хороших приемников она выше 60 Дб и достигает 100 дБ.
Избирательность по зеркальному каналу характерна только для супергетеродинов. Она аналогична вышеописанному параметру, но мешающий сигнал при этом находится не на соседней частоте, а на зеркальной. Зеркальный канал приема образуется за счет того, что в смесителе происходит преобразование входной частоты не только в сумме с частотой гетеродина, но и в разности. Качественные входные контура выделяют полезный сигнал и подавляют зеркальный канал приема. Данная характеристика измеряется также в децибелах.
Выходная мощность показывает насколько громкий звук можно ожидать от данного образца. Мощность измеряется в Ваттах (Вт) или миллиВатах (мВт). Для стационарных аппаратов характерны значения выходной мощности в несколько Ватт или десятков Ватт, для карманных - сотни миллиВатт, а для портативных устройств - 1 или несколько Ватт. Чем выше значение выходной мощности, тем громче звук.
Потребляемый ток важен для батарейных или аккумуляторных образцов. Он позволяет рассчитать на какое время хватит заряда батарейного источника питания. Ток измеряется в Амперах или миллиамперах. Меньший по значению ток обеспечит более долгую работу устройства.

Поскольку бытовые радиовещательные приемники в данный момент не подлежат обязательной сертификации, то производители данных радиоприемных устройств, в лучшем случае, указывают только чувствительность, выходную мощность и потребляемый ток радиоприемных устройств.

Цифровые радиоприемники и аналоговые

В бытовых радиоприемных устройствах используется два вида тюнера:

Аналоговый.
Цифровой.

В аналоговых радиоприемниках преобразование и обработка радиосигналов ведутся с помощью традиционных аналоговых методов: усиление, преобразование, детектирование. А настройка на станции ведется старинным способом - с помощью вращения колеса настройки.

Примеры аналоговых радиоприёмников:

Цифровой тюнер, управляемый процессором, дает не только высокую стабильность частоты, но и может обеспечить множество удобных дополнительных функций.

Примеры цифровых радиоприемников:

Цифровой тюнер с ручным и автопоиском
Поддержка КВ / СВ / ДВ и расширенного FM
Высокая чувствительность на авиадиапазоне
Цифровая обработка сигнала DSP
Большой информативный ЖК дисплей
Питание от аккумулятора 18650, встроенная зарядка
Карманные размеры 15*8 см
Поддерживает 15 дальнобойный канал трассы

Для читателей нашей статьи мы подготовили промокод на скидку 5% на любой радиоприёмник из наличия на складе. Копируйте промокод, добавляйте понравившийся радиоприёмник в корзину и применяйте промокод по ссылке "Использовать промокод" в корзине.

Промокод: PbkJDSQX

* срок действия промокода ограничен по 31.05.2025 г.

Преимущества цифровых радиоприемников

Наличие процессора в цифровых радиоприемниках позволяет использовать дополнительные преимущества:

Стабильность частоты.
Автопоиск каналов.
Кнопки памяти каналов.
Часы, будильники, таймеры сна.
Cистема Radio Data System (RDS).
Цифровая обработка сигнала (DSP).
Воспроизведение звуковых файлов.
Работа с внешними USB накопителями и флеш-картами.

Цифровой синтезатор обеспечивает высочайшую точность частоты и стабильность настройки на радиостанцию.
Поиск радиостанций может осуществляться в двух режимах: ручном и автоматическом с записью частот найденных станций в ячейки памяти.
Любимые радиостанции можно записать в кнопки памяти и выбирать их в одно нажатие.
Радиоприемник с часами позволяет не только знать точное время, но многие модели могут включать или выключать устройство в заданное время, используя его как будильник. А также по таймеру выключать аппарат, если длительное время не нажималась ни одна кнопка.
Система RDS получает и выдает на дисплей текстовую информацию, передаваемую в цифровом виде вещательной радиостанцией одновременно со звуком.
Цифровая обработка сигнала DSP (Digital Signal Processing)
Цифровой радиоприемник с usb портом может воспроизводить звуковые файлы распространенных форматов, например, MP3.
В качестве внешних накопителей обычно используются USB-флешки, включаемые в юсб порт, или SD-карты, помещаемые в специальный слот.

Примеры цифрового радиоприемника с часами, будильником, таймером сна и цифровой обработкой сигнала:

Особенности цифровых и аналоговых радиоприемников

Схемотехника цифровых и аналоговых радиоприемников выполняется по одному из следующих вариантов:

Супергетеродинный прием.
Прямое усиление.
Прямое преобразование.
Прямая оцифровка радиосигнала.
Оцифровка на нулевой ПЧ.

Супергетеродинный радиоприемник любой входной сигнал преобразует в промежуточную частоту (ПЧ), на которой и осуществляется основное усиление сигнала. Процесс преобразования происходит в смесителе, на который подается входная частота и сигнал от гетеродина - генератора плавного диапазона, который вырабатывает такую частоту, чтобы в сумме или разности со входным сигналом получилась ПЧ. Поскольку промежуточная частота неизменна, то приемный тракт ПЧ оптимизирован по усилению и подавлению внеполосных сигналов. Поэтому супергетеродины обеспечивают наилучшее качество приема радиостанций.
Приемники прямого усиления обычно работают на длинных, средних или коротких волнах с амплитудной модуляцией (АМ). Они имеют более простую схемотехнику, и, соответственно более низкую стоимость. Однако, все усиление происходит на звуковых частотах и на входной частоте, которая изменяется в зависимости, от того, какую радиостанцию мы принимаем. Поэтому тракт с перестраиваемой частотой не может быть так оптимизирован, как ПЧ у супергетеродинов. Устройства прямого усиления имеют более низкую чувствительность и избирательность - способность принимать выбранную радиостанцию при наличии мощной станции на соседних частотах.
Прямое преобразование часто применяется в простых FM радиоприемниках. Преобразование модулированного высокочастотного сигнала в звуковые частоты происходит непосредственно на частоте гетеродина или на его второй гармонике, а автоматическая подстройка частоты (АПЧ), обеспечивающая синхронную подстройку, управляется непосредственно от звукового сигнала. Приемники прямого преобразования по простоте схемотехники сравнимы с аппаратами прямого усиления, но обеспечивают более хорошие технические характеристики по сравнению с ними.
Цифровые радиоприемники могут использовать метод прямой оцифровки сигнала на рабочей частоте. Качество работы приемника зависит от разрядности преобразования (8bit,12bit, 16bit и т.д.) и частоты дискретизации. Поэтому, пока еще качественные аппараты с возможностью прямой оцифровкой частот до сотни Мегагерц достаточно дорогостоящие.
Большинство цифровых приемников работают по следующему методу: вначале осуществляется перенос на нулевую (звуковую) промежуточную частоту, а затем уже происходит оцифровка. Этот метод позволяет производить цифровые радиоприемники с рабочими частотами до нескольких сотен Мегагерц при низкой стоимости устройства.

Производители радиоприемников в настоящее время предпочитают не указывать по какой схеме собрана приемная часть. И нельзя с уверенностью сказать про конкретный аппарат, не увидев его схему, какую схемотехнику он использует. Однако, можно быть уверенным, что супергетеродины или качественные приемники с прямой оцифровкой не могут быть дешевыми.

Переносные портативные и стационарные радиоприемники

Радиоприемники по месту использования делятся на несколько групп:

Стационарные.
Портативные (переносные).
Карманные.

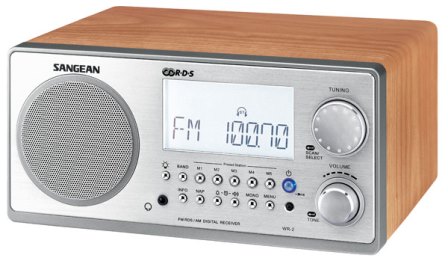

Стационарные радиовещательные приемники представляют собой аппараты, предназначенные для установки в помещении. Питание таких устройств может производится как от сети переменного тока, так и от батареек или аккумуляторов. Аппараты этой группы можно также разделить на:
- Настенные.
- Настольные.
Пример лучшего стационарного радиоприемника - Tecsun S-2200x.

Портативные или переносные радиоприемники предназначены для работы как в помещениях, так и на открытых пространствах.
Примеры популярных портативных радиоприёмников представлены ниже.

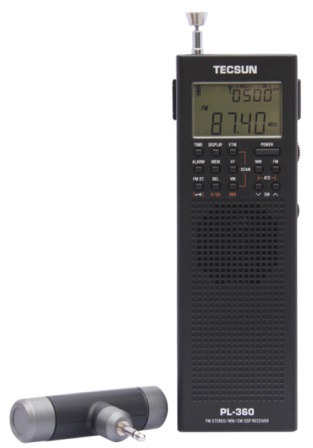

Карманные радиоприемники хотя и можно отнести к портативным, но из-за малых размеров они отнесены в отдельную группу. Они настолько малы, что их можно поместить в карман и всегда иметь при себе. Недостатком таких устройств является недостаточно высокая громкость для большого открытого пространства, обусловленная малыми размерами аппаратов.
Примеры популярных карманных приёмников представлены ниже.

Цифровой тюнер с ручным и автопоиском
Поддержка КВ / СВ / ДВ и расширенного FM
Высокая чувствительность на авиадиапазоне
Цифровая обработка сигнала DSP
Большой информативный ЖК дисплей
Питание от аккумулятора 18650, встроенная зарядка
Карманные размеры 15*8 см
Поддерживает 15 дальнобойный канал трассы

Сетевые и аккумуляторные радиоприемники

По способу питания радиовещательные приемники разделяются на:

Сетевые аппараты получают питание от стационарной сети переменного тока и, как правило, имеют встроенный блок питания. Однако такие модели могут иметь и отдельный адаптер питания.

На фотографии пример приемника со встроенным зарядным устройством аккумуляторов и питанием от внешнего блока питания - Tecsun PL-310ET.

Аккумуляторные радиоприемники питаются от аккумуляторной батареи (АКБ), зарядка которой может производиться встроенным зарядным устройством

Пример - модель со сменным аккумулятором Retekess V115:

Батарейные радиоприемники работают от сменных батареек, которые могут иметь различный типоразмер для разных моделей устройств: A, AA, AAA, AAAA, B, C, D. Наиболее часто используемые батарейные элементы, так называемые "пальчиковые", имеют типоразмер AA (диаметр 14.5 мм, длина 50.5 мм). Они производятся уже более 100 лет, начиная с 1907 года. Обычно любой батарейный приемник можно питать от аккумуляторов соответствующего типоразмера. Если конструкцией не предусмотрен заряд такой АКБ, то можно использовать дополнительно приобретаемое внешнее зарядное устройство.
Радиоприемники с солнечной батареей или собственным генератором используют их как резервный источник, так как основным питанием у них являются аккумуляторы.

Примеры приемников с ручным генератором:

Часто производитель выпускает радиоприемные устройства с комбинированным питанием:

На батарейках и от сети.
На аккумуляторах и батарейках.
От сети, аккумуляторов и батареек.

Обзор популярных брендов радиоприемников

В настоящее время на рынке электронной техники предлагаются радиовещательные приемники десятков различных производителей. Рассмотрим бренды производителей, предлагающих продукцию по доступным ценам и с хорошим качеством.

Радиоприемники Tecsun

Китайская компания Tecsun, основанная в 1994, фокусируется на производстве радиовещательных приемников УКВ, КВ и СВ диапазонов.

Наиболее интересные примеры продукции:

Всеволновый цифровой радиоприемник с хорошим приемом Tecsun PL-310.
Стерео-приемник с двумя динамиками Tecsun PL-398MP.
Цифровой радиоприемник с DSP процессором Tecsun PL-380.

Радиоприемники Retekess

Компания Shenzhen Retekess Technology Co. Ltd, филиал компании Henan Eshow Electronic Commerce Co. Ltd, с 2008 г. специализируется на устройствах беспроводной связи, конференц-связи, FM-передатчиках и радиоприемниках.

Самые популярные модели:

Цифровой радиоприемник с mp3 плеером Retekess V115
Походный радиоприемник с динамо генератором Retekess HR12W

Радиоприемники MAX

Радиоприемники под брендом MAX выпускает компания Dongguan Jinma Iimport and Export Co.LTD по заказу российского ООО "Макс".

Лучшие модели приемников:

Радиоприемник с USB и блютуз MAX МR-400.
Приемник с MP3 и bluetooth MAX МR-342.
Портативный приемник MAX МR-322 .
