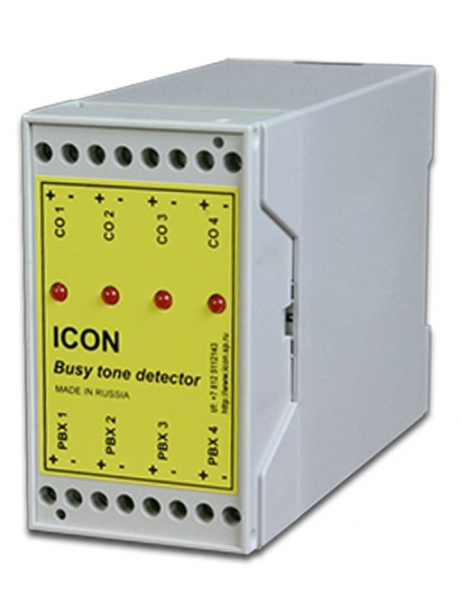

Отбойник телефонной линии ICON BTD4A предназначен для преобразования тонального сигнала "занято" во внешней аналоговой линии импортной учрежденческой мини-АТС (УАТС) в нормированный разрыв шлейфа проводов, который УАТС воспринимает как "отбой". Отбойник необходим для нормальной работы офисной станции при переадресации внешнего входящего вызова на городской или мобильный номер, правильной работы автосекретаря DISA и других ситуаций. Подробнее о том, для чего нужны детекторы отбоя и принципе их работы можно прочитать по этой ссылке.
Технические характеристики отбойника телефонной линии ICON BTD4A
ICON BTD4A имеет следующие основные параметры:
- Число линий в одном устройстве - четыре;
- Вносимое сопротивление - не более 47 Ом;
- Тип реакции - размыкание шлейфа;
- Питание от телефонной линии;
- Время неактивности после установления соединения - 15 с;
- Время реакции на наличие частот занятости - 5 с;
- Время, на которое размыкается шлейф соединения - 2 с;
- Определяемые частоты "занято" - 425 Гц и 480+620 Гц;
- Минимальная амплитуда детектируемого напряжения - 30 мВ;
- Габаритные размеры - 110х75х55 мм.
Преимущества отбойника телефонной линии BTD4A
К достоинствам телефонного отбойника ICON BTD4A относятся:
- Четкое определение одночастотных и двухчастотных тональных посылок;
- Возможность выбора типа сигнала "занято" с помощью перемычек;
- Хорошая чувствительность детектора, достаточно уровня 30 мВ;
- Не требуется адаптер питания.
Недостаток: нет функции смены полярности телефонных проводов. Если такая функция нужна, рекомендуем применять 4-канальный детектор отбоя ICON BTD4.
Рекомендации по применению телефонного отбойника ICON BTD4A
Рекомендуем применять 4-канальный отбойник телефонной линии ICON BTD4A на внешних аналоговых линиях импортных мини-АТС с числом каналов от трех до четырех, а также и при одном или двух, если сигнал занятости двух-частотный или требуется переполюсовка. Данную модель советуем использовать также и на внутренних линиях (например, между УАТС и включенным в нее шлюзом IP-телефонии).
При одной-двух внешних каналах советуем использовать одноканальный детектор отбоя ICON BTD1 в нужном количестве.
Установка и подключение отбойника для АТС модели ICON BTD4A
Телефонный отбойник BTD4A устанавливается на стандартную шину DIN. Устройство поканально включается в разрыв проводов между городской АТС (клеммы «CO») и УАТС (клеммы «PBX»). Полярность подключения не важна.
На передней панели устройства находятся четыре светодиода, индицирующих для каждого канала режим работы. В исходном состоянии, когда линейныйи ток отсутствует, детектор находится в дежурном режиме, индикатор канала при этом не светится. После появления тока в течение времени неактивности светодиод дает короткие вспышки. Далее вспышки прекращаются и возникают только тогда, когда устройство регистрирует частоту 425Гц. Если сигнал занято присутствует в канале более времени реакции, устройство размыкает шлейф проводов на время примерно 2 сек.
