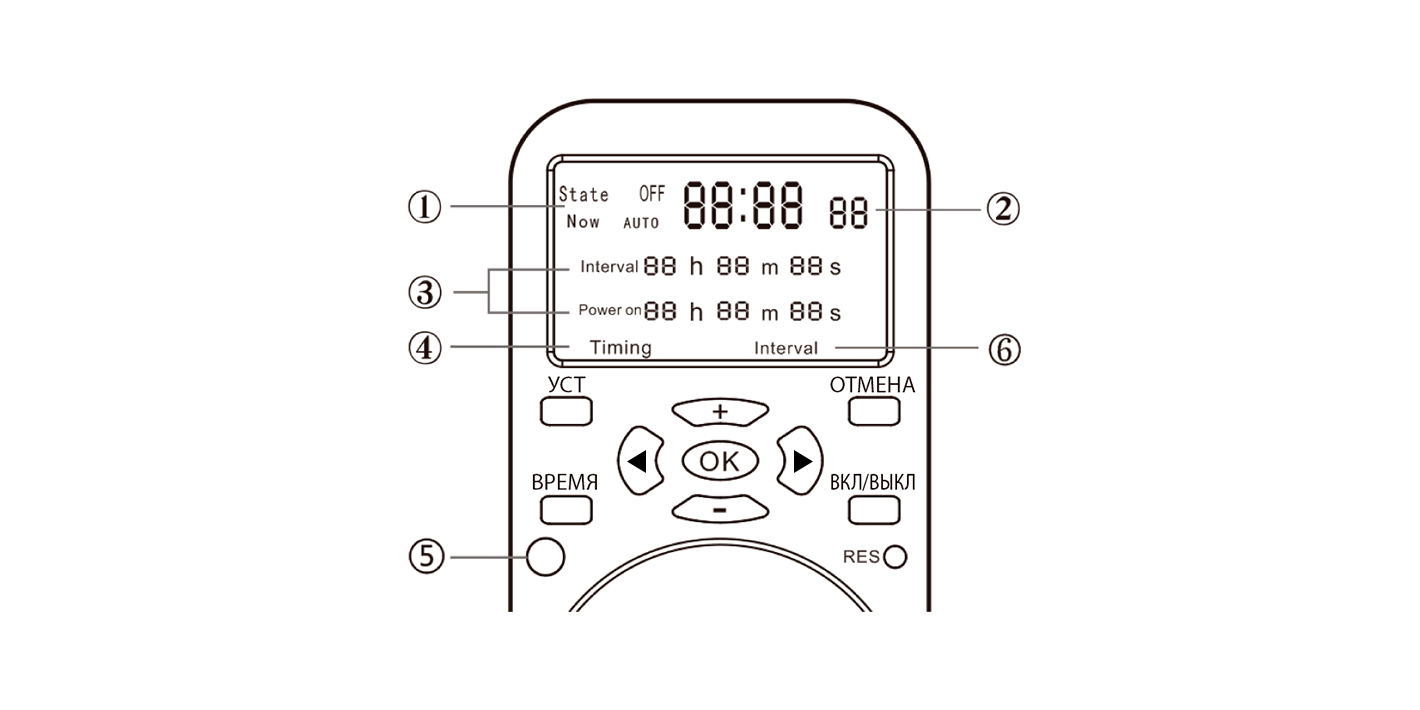

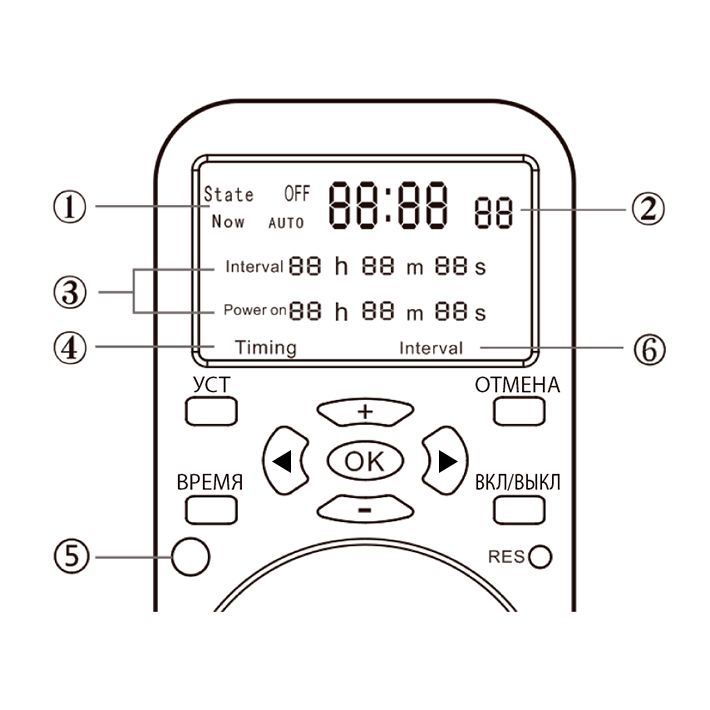

Обозначение кнопок и символов на дисплее
Символы на дисплее
- Отображение текущего состояния выходного тока в розетке
Если
отображается «ON», световой индикатор ⑤ будет гореть красным и в розетке
будет сетевой ток
Если отображается «OFF», световой индикатор ⑤ не
будет гореть и в розетке не будет сетевого тока
Примечание:
индикатор не показывает рабочее состояние таймера, а указывает есть ли в
розетке ток или нет. Поскольку при отключении от сети, таймер продолжит
работать, и при режиме «ON» индикатор гореть не будет
«ON»
— состояние ВКЛЮЧЕНО — в розетке всегда есть ток и он не будет
изменяться автоматически. (Индикатор горит красным, и в нижнем левом
углу отображается «No Timing»)
«OFF»
— состояние ВЫКЛЮЧЕНО — в розетке всегда нет тока, и он не будет
изменяться автоматически. (Индикатор не горит красным, и в нижнем левом
углу отображается «No Timing»)
«AUTO ON»
— в розетке временно есть ток и он будет изменяться автоматически в
зависимости от запущенной программы (индикатор горит красным, и на
дисплее отображается время отключения, установленное в соответствии с
программой)
«AUTO OFF»
— в розетке временно нет тока и он будет изменяться автоматически в
зависимости от запущенной программы (индикатор не горит красным, и на
дисплее отображается время включения, установленное в соответствии с
программой)
- Отображение текущего времени, когда не включена любая программа. В этом секторе отображается отсчет в программах цикла и обратного / прямого отсчета, а также номер суточных программ
- В данном секторе отображается время, которое устанавливается в суточных программах и для режима циклирования
- Отображение текущего состояния таймера. «No Timing» — ни одна из программ не запущена. «Timing» — одна из программ запущена
- ⑥ — отображение программ таймера:
• суточные программы – «Phases»
• режим циклирования – «Interval»
• прямой / обратный отсчет – «Countdown»
Кнопки
УСТ — кнопка для входа в настройку режимов (суточные программы, режим циклирования, прямой / обратный отсчет).
ВРЕМЯ — кнопка, отвечающая за настройку текущего времени и переключения суточных программ во время их настройки.
ОТМЕНА — кнопка отмены и возврата к текущему времени. Длительное нажатие кнопки отключает работу программ и происходит возврат к текущему времени.
ВКЛ/ВЫКЛ — кнопка для включения/выключения.
◄ / ► — кнопки перемещения курсора влево/вправо при настройке таймера.
+ / - — кнопки, при помощи которых происходит изменение времени при настройке таймера.
OK — кнопка, при помощи которой завершается настройка и запуск программ / режимов
R — кнопка перезапуска таймера.
